¿Qué es el mecanismo de recuperación de energía en las baterías de litio?
La instalación de SEPTA de 2019 le dice todo sobre dónde nos encontramos con los sistemas regenerativos. Colocaron un banco de iones de litio- de 1,5 MW en una subestación y obtuvieron casi 500.000 dólares el primer año-la mitad gracias a la reducción de los costos de electricidad y la otra mitad gracias a los mercados de regulación de frecuencia (scientificamerican.com). No porque inventaron algo nuevo. Porque la electroquímica finalmente alcanzó lo que los ingenieros de tránsito han querido desde la década de 1920.
Los motores eléctricos funcionan al revés. Eso es todo. Cuando su vehículo eléctrico disminuye la velocidad, el motor se convierte en un generador. La energía cinética se convierte en corriente, la corriente fluye hacia el paquete y las células se recargan. Lo llamamos frenado regenerativo, pero no hay nada exótico en la física-es sólo que la tecnología de las baterías pasó décadas siendo demasiado lenta, demasiado costosa o demasiado frágil para que funcionara a escala.
El problema de la eficiencia del que nadie habla

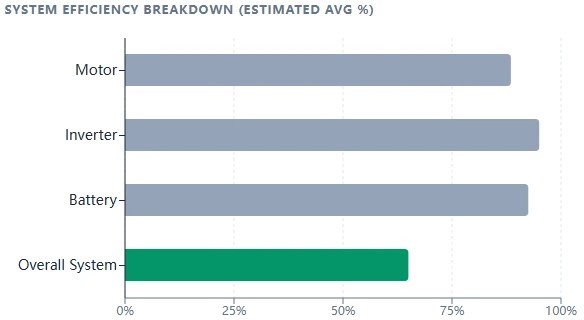

Aquí es donde se pone interesante. La eficiencia del motor-como-generador funciona entre un 85% y un 92%, depende de la velocidad y la carga. El inversor está recibiendo otro recorte, alrededor del 95% si está diseñado correctamente. ¿La batería se carga sola? 90-95% en buenas condiciones. Júntelo y obtendrá una eficiencia regenerativa general del 60-70%.
Suena terrible hasta que recuerdas que la alternativa son las almohadillas de fricción que convierten todo en calor residual. El . 60% de algo supera al 0% de nada.
Lo que realmente limita todo el sistema es la aceptación de cargos. Los iones de litio tienen que migrar del cátodo a través del electrolito e intercalarse en el ánodo de grafito. Ese es un proceso de difusión-limitado. Fuerce la corriente más rápido de lo que los iones pueden intercalar y obtendrá depósitos metálicos de revestimiento de litio-en el ánodo en lugar de una intercalación adecuada. Mata la capacidad, destruye el ciclo de vida y, en el peor de los casos, se crean cortocircuitos internos.
C-rate te indica qué tan rápido puede cargarse una celda.. 1C significa carga completa en una hora. La química LFP maneja 1C sostenido sin problemas. Los NMC son similares y varían según el contenido de níquel. El LTO es el valor atípico de 10C sostenido porque la química del ánodo fundamentalmente evita el problema del revestimiento. Es por eso que ves LTO en aplicaciones con demandas de regeneración brutales, a pesar de que la densidad de energía se ve afectada.
La gestión de la batería es donde vive el dinero
El BMS no solo monitorea-sino que toma decisiones en fracciones-de segundo sobre la aceptación y distribución actual entre los grupos celulares. ¿La mochila se acerca a llenarse? Desaparece el margen para la corriente de regeneración. La mayoría de los sistemas comienzan a limitar el estado de carga alrededor del 90-95% y desactivan completamente el voltaje cercano al máximo. Si ha conducido un vehículo eléctrico, lo sabe: salga de su camino de entrada con la batería llena y la regeneración se sentirá débil durante las primeras millas.
La temperatura es la otra limitación con la que nadie quiere lidiar. Por debajo de los 10 grados, la movilidad iónica en el electrolito disminuye. Los sistemas limitan la corriente de regeneración para evitar el recubrimiento. Si se enfría lo suficiente, la regeneración se apagará por completo hasta que la mochila se caliente.
Los operadores de climas fríos lo saben: 15 a 20 minutos de conducción antes de que regrese la capacidad de regeneración total. El AIR6897 de SAE cubre el aspecto aeroespacial de esto, pero los principios relacionados con el control de carga y la gestión térmica se trasladan directamente a los vehículos terrestres.
Donde las tasas de recuperación realmente importan
¿Vehículos eléctricos de pasajeros urbanos? 15-25% de recuperación. Decente. ¿Autobuses eléctricos que operan rutas fijas? Ahí es donde se vuelve real. Autobuses BYD en Antelope Valley Transit Authority: 37,3 % de recuperación en los modelos estándar de 40 pies, 40,2 % en los articulados de 60 pies. Ese ciclo de trabajo es perfecto para la regeneración: desaceleración frecuente desde velocidades constantes.
Las aplicaciones industriales ejecutan matemáticas diferentes. Montacargas que realizan ciclos continuos de elevación-descenso, camiones mineros que descienden desde el borde del pozo hasta el área de procesamiento con cargas completas. La conversión potencial de energía en esos casos puede ser enorme.
Robin Zeng de CATL enmarca esto mejor que la mayoría: costo por ciclo, no precio inicial (rolandberger.com). Cuánta energía transporta la batería, qué distancia recorre, cómo se desempeña durante su ciclo de vida. Eso es lo que importa para las aplicaciones de regeneración-si las células pueden soportar pulsos de carga frecuentes sin degradarse.
La curva de degradación sorprende a la gente
Se podría pensar que los pulsos de regeneración actuales-altos acelerarían el envejecimiento. Los datos dicen lo contrario. Una mayor intensidad de frenado regenerativo en realidad se correlaciona con una degradación reducida. El mecanismo es la profundidad de descarga-cuando la regeneración captura más energía de desaceleración, la batería ejecuta ciclos menos profundos y menos profundos. Dado que la descarga profunda hace que la capacidad de las células de iones de litio- se desvanezca, la regeneración agresiva puede prolongar la vida útil.
La temperatura durante la regeneración sigue siendo importante. La batería fría equivale a una intercalación lenta y una mayor probabilidad de recubrimiento. La batería caliente acelera las reacciones secundarias en la interfaz del electrodo-electrolito. Los modelos térmicos BMS ajustan la corriente de regeneración permitida en función de las temperaturas celulares previstas, pero la precisión del modelo depende en gran medida de la ubicación del sensor y la sofisticación del algoritmo. Ahí es donde se ve la diferencia entre implementaciones baratas y buenas.
La selección de productos químicos no es una-talla-que sirve-para todos. LFP le brinda una excelente vida útil y estabilidad térmica a velocidades de carga moderadas.-a las aplicaciones de flotas les encanta. NMC cambia parte de eso por una mayor densidad de energía donde el peso y el volumen están limitados. LTO sacrifica completamente la densidad de energía, pero le brinda una aceptación de carga que nada más puede igualar. Autobuses de transporte urbano con frecuentes paradas-de alta desaceleración, vehículos de alto rendimiento con pista-frenada diurna-eso es territorio LTO.
La integración del sistema es más difícil de lo que parece
El controlador del motor, el inversor, el BMS y la unidad de control del vehículo-todos deben coordinarse. El conductor levanta el acelerador, lo que genera una solicitud de par. Se traduce al comando de corriente del motor. El inversor gestiona el flujo de energía desde el motor a la batería. BMS confirma que la batería puede aceptar esa corriente sin violar los límites de protección. Cualquier componente tiene una limitación y estás combinando el frenado por fricción para mantener la tasa de desaceleración.
La transición entre regeneración y fricción es perfecta desde el asiento del conductor, pero los algoritmos de control detrás de ella son sofisticados. También debe observar la coincidencia de voltaje-la magnitud de la corriente de regeneración depende de la diferencia entre el motor back-EMF y el voltaje de la batería. La alta velocidad del vehículo significa mayor back-EMF, lo que podría exceder el voltaje máximo de carga de la batería. La fase de diseño debe tener en cuenta esos puntos operativos.
Los sistemas de frenado combinados son estándar ahora en los vehículos de producción. Proporcione automáticamente entre regeneración y fricción, maximice la recuperación y mantenga el comportamiento del vehículo predecible. La sofisticación allí ha mejorado considerablemente durante la última década.
Lo que esto significa en la práctica
Los avances en la eficiencia del motor, el diseño del inversor, la química de las baterías, la gestión térmica y los algoritmos de control-todos ellos influyen en la eficacia regenerativa general. El funcionamiento coordinado de todo el sistema es lo que proporciona la recuperación de energía.
¿Conducir por carretera? Oportunidad de regeneración mínima. ¿Rutas con descensos prolongados o paradas frecuentes? Importante recuperación energética. Los operadores de flotas también ven que la vida útil de los componentes de los frenos se extiende de tres a cinco veces en comparación con los vehículos convencionales.-Los frenos de fricción en un vehículo eléctrico bien-diseñado apenas se utilizan en la conducción urbana.
Lo que comenzó como un beneficio secundario hace dos décadas es ahora fundamental para la propuesta de valor. La física no ha cambiado. La tecnología de baterías necesaria para explotar esa física de forma eficaz ha madurado. Esa es la diferencia. SEPTA genera medio millón de dólares al año a partir de una sola instalación de subestación-eso no se trata de innovación ferroviaria, se trata de que los sistemas-de iones de litio finalmente sean lo suficientemente buenos como para capturar lo que siempre estuvo ahí.
